PCB板設計規則其實就是這樣的，你都了解嗎？

PCB板設計復雜嗎？各種意外因素經常影響整體解決方案的實現。我們?cè)鯓硬拍芸朔@些不同問題呢？我們?nèi)绾卫L制整潔，高效和可靠的PCB板呢？我們是專業pcb設計公司，我們今天來看看吧。

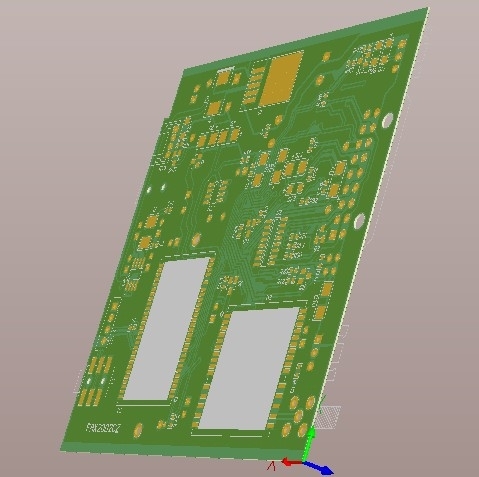

PCB板設計似乎很復雜。有必要考慮各種信號的方向和能量的傳輸。但實際上，摘要非常清楚，可以從兩個方面入手：

坦率地說，它是：“如何把它”和“如何連接”。

1.遵循“先大而小，先難易”的布局原則，即重要的單元電路和核心部件應優先考慮。這就像吃自助餐一樣：自助餐的胃口僅限于挑選最喜歡的食物，而PCB板設計空間僅限于挑選重要的鐘擺。

2.布局應參考原理框圖，并根據pcb板設計的主要信號流向排列主要元件。布局應盡量滿足以下要求：總連接盡可能短，鍵信號線最短;去耦電容的布局應盡可能靠近IC的電源引腳，電源與地之間形成的環路應盡可能短;跑路以防止在路上發生事故。

3，組件的安排應該易于調試和修復，也就是說，小組件周圍不應有大的組件，要調試的組件周圍必須有足夠的空間，而且過于擁擠的情況往往會變得非常尷尬。

如圖4所示，加熱元件應大致均勻分布，為了便于單板和整機的散熱，溫度檢測元件以外的溫度敏感元件應遠離熱量大的元件。

5.同一結構電路部分，盡可能采用“對稱”標準布局;按照均勻分布，重心平衡，布局美觀的標準優化布局。

6.相同類型的插入式組件應沿X或Y方向放置在一個方向上。相同類型的極性分立元件也必須力求在X或Y方向上保持一致，以便于生產和檢查。

7.高電壓，高電流信號與低電流和低電壓弱信號分離;模擬信號與數字信號分離;高頻信號與低頻信號分離;高頻分量的間隔就足夠了。在處理組件時，應考慮使用相同電源的設備應盡可能放在一起，以方便將來的電源分離。

以上是“如何擺放”布局的主要考慮因素。而且“如何連接”相對更復雜，一般來說：

關鍵信號線優先級：模擬關鍵信號優先級路由，如小信號，高速信號，時鐘信號和同步信號;

密度優先原則：從pcb板設計最復雜的設備開始接線。從電路板最密集的區域布線。
